Chaque installation est unique. S'agit-il d'une installation dans une maison neuve sans cloison intérieure? S'agit-il d'une installation dans des combles déjà aménagés? S'agit-il d'un toit en tuiles ou d'un toit en ardoises centenaires?

Chaque matériau de toiture requiert un raccord d'étanchéité différent, qui lui même réclame une installation spécifique.

Installation de fenêtre de toit avec raccord pour ardoise

Installation de fenêtre de toit avec raccord pour tuiles

Installation de fenêtre de toit avec raccord universel

Retirer les chevrons.

1 A.

Retirer les chevrons.

Retirer les chevrons autour de la zone déterminée.

1 B.

L'ouverture dans le toit doit être au moins 6 cm plus large et 12,5 cm (pour les toits en tuile) plus longue que la taille extérieure du dormant de la fenêtre.

2 A.

Découper la sous-toiture.

Découpez la collerette d'étanchéité pour écran de sous-toiture.

3 A.

Fixer la collerette.

La collerette peut être fixée avec des agrafes.

3 B.

Découpez l'excédent de collerette.

4 A.

Fixer les liteaux

Déterminez la hauteur exacte à laquelle la fenêtre devra être installée (pour les toits en tuile seulement).

4 B.

Fixez une planche pour soutenir le dormant de la fenêtre.

4 C.

Le liteau doit être parfaitement à niveau et positionnée 8 cm au-dessus des tuiles.

5 A.

Fixer la sous toiture.

Fixez un liteau pour soutenir la partie supérieure du cadre de la fenêtre, et fixez la collerette d'étanchéité autour.

6 A.

Séparez l'ouvrant du dormant.

Pour installer le dormant, vous devez d'abord le séparer de l'ouvrant. Ouvrez le, démontez le ressort en tirant doucement avec un tournevis (uniquement pour la fenêtre Best).

7 A.

Placement des supports.

Libérez la charnière: Identifiez et pressez le système de fermeture sur chaque charnière (cela doit produire un clic) et séparez l'ouvrant du dormant.

Une fois que les charnières sont enlevées, emparez vous délicatement de l'ouvrant et déposez-le à côté, dans un endroit sûr.

7 B.

Fixez les supports fournis avec les vis.

Placer le kit d'isolation.

8 A.

Placer le kit d'isolation.

Retirez la bande adhésive du kit d'isolation IFC et placez-le sur la partie extérieure du cadre. Faites attention au positionnement sur les bords et le long des angles.

8 B.

Fixez les joins avec la colle pré-appliquée.

9 A.

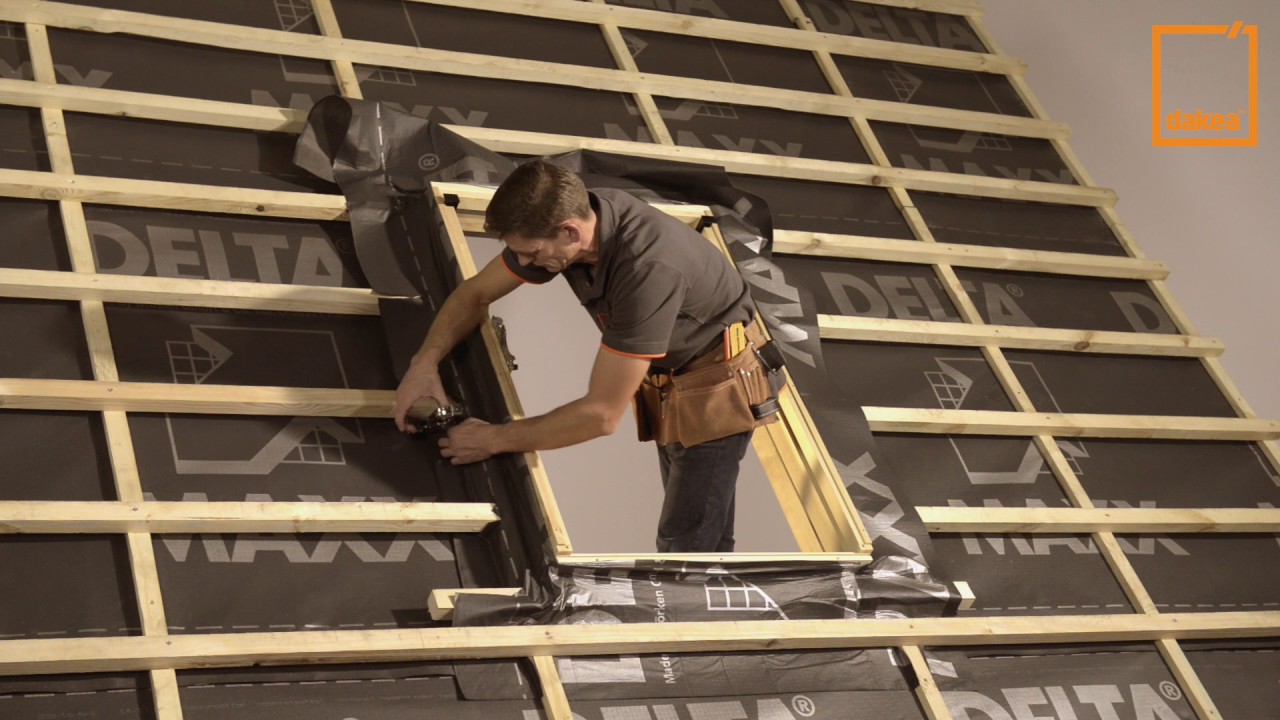

Installer le dormant

Faites passer avec soin le dormant (avec les supports fixés) à travers l'ouverture. Placez-le sur les liteaux de support.

10 A.

Vérifier l'alignement du dormant.

Si le dormant est bien à niveau, fixez les supports du bas.

11 A.

Vérifier l'alignement final.

Replacez l'ouvrant pour vous assurer qu'il s'ouvre et se ferme correctement.

11 B.

Réinstallez les ressorts pneumatiques (seulement sur Dakea BEST).

11 C.

Pour vous assurer que le dormant est installé correctement, vérifiez les espaces à la fermeture de l'ouvrant.

11 D.

Si les espaces verticaux sont parallèles avec les espaces du bas dans une position légèrement ouverte, alors le dormant est convenablement aligné, et le support supérieur peut être fixé.

11 E.

Nous fournissons une cale plastique pour surélever le support lorsque les chevrons sont allignés de manière inégale.

11 F.

Sécurisez la fixation de tous les supports en serrant les vis.

12 A.

Démonter l'ouvrant.

Enlevez à nouveau l'ouvrant pour poursuivre l'installation. N'oubliez pas de bien pousser le bouton sur chaque charnière. Soutenez le poids de l'ouvrant par le dessous pendant que vous démontez les charnières et placez avec délicatesse l'envers à l'intérieur du toit.

Fixer le kit d'isolation.

13 A.

Fixer le kit d'isolation.

D'abord le RUC doit être ajusté aux coins supérieurs du cadre.

13 B.

Le RUC doit être étiré autour du dormant.

13 C.

Fixez le RUC autour du cadre avec des agrafes.

13 D.

Il est nécessaire de fixer le haut du kit d'isolation en dessous de la sous-toiture existante. Si…

13 E.

Déclouez les liteaux sous le dormant pour vous permettre de glisser le kit d'isolation en dessous.

13 F.

Lorsque vous fixez les côtés, soyez attentifs à découper et les fixer fermement et bien solidement contre les liteaux.

13 G.

Installer le bas du raccord d'étanchéité.

14 A.

Installer le bas du raccord d'étanchéité.

Fixer le bas du raccord d'étanchéité au dormant.

14 B.

Fixer à la couverture inférieure.

14 C.

Avec vos mains, pressez et assouplissez la bavette pour l'adapter aux contours des tuiles. Si nécessaire, un maillet en caoutchouc peut vous aider  la "former".

15 A.

Monter l'un des côtés du raccord d'étanchéité.

Installez les sections latérales du raccord.

15 B.

Assurez-vous que les sections latérales s'enclenchent parfaitement dans la section inférieure. Courbez les battants à la partie inférieure pour fixer les côtés.

15 C.

Fixez les parties latérales aux liteaux en utilisant les clous fournis.

16 A.

Monter les pièces de recouvrement.

Monter les pièces de recouvrement latérales

16 B.

Montez les pièces de recouvrement latérales avec les vis fournies.

17 A.

Monter la pièce de recouvrement supérieure

Montez la pièce de couvrement supérieure, en la fixant avec les vis fournies.

18 A.

Fixez la partie supérieure du raccord.

Fixez la section supérieure du raccord. Elle s'emboîtera fermement dans la partie supérieure de la fenêtre.

18 B.

Fixez la partie supérieure du raccord en utilisant les battants sur les parties latérales de couverture.

19 A.

Replacez les tuiles sur le côté.

Replacez les tuile. Pour éviter d'avoir un espace entre la mousse recourbée, et la jonction des tuiles, il est recommandé de fendre la mousse au dessus de chaque tuile.

20 A.

Assurez-vous que les tuiles s´adaptent correctement

Il est probable que vous deviez couper les tuiles sur un côté du dormant pour assurer une installation parfaite. Assurez-vous bien que l'espace est toujours situé dans la fourchette des tolérances recommandées (30-60 mm sur les côtés, 60-150 mm en haut).

21 A.

Replacer l'ouvrant.

Replacez l'ouvrant dans le dormant.

21 B.

Fixez les ressorts pneumatiques (seulement pour Dakea Best).

22 A.

Ça y est , vous avez terminé votre travail!

Bravo! Vous avez installé votre fenêtre de toit!
